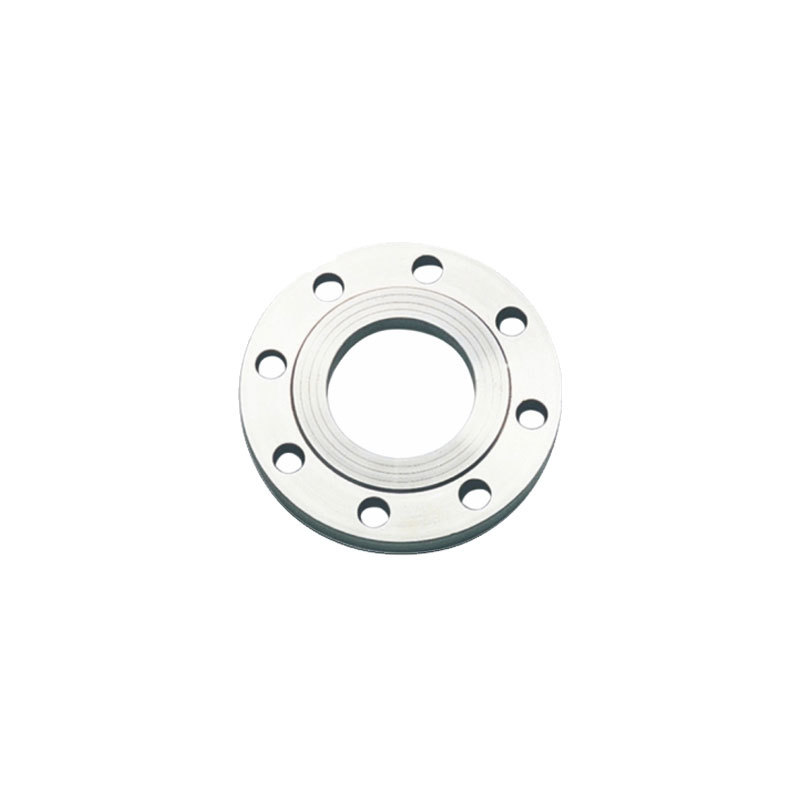

HG20599-97 PN0.6MPa (6bar)對焊環松套鋼制管法蘭

公稱通徑 DN	管子外徑 A1		連接尺寸					法蘭厚度 C	法蘭內徑 B1		圓角 R1	倒角 E	對焊環				理論重量 (kg)
	管子外徑 A1		法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔直徑 L	螺栓孔數量 n	螺紋 Th		法蘭內徑 B1				高度 h	外徑 d	S	S2	理論重量 (kg)
	A	B	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔直徑 L	螺栓孔數量 n	螺紋 Th		A	B			高度 h	外徑 d	S	S2	對焊環	法蘭
10	17.2	14	75	50	11	4	M10	12	21	18	2	2	28	33	1.8	1.8	0.03	0.36
15	21.3	18	80	55	11	4	M10	12	25	22	2	2	30	38	2.0	2.0	0.04	0.40
20	26.9	25	90	65	11	4	M10	14	31	29	2	2	32	48	2.3	2.3	0.08	0.58
25	33.7	32	100	75	11	4	M10	14	38	36	3	3	35	58	2.6	2.6	0.11	0.71
32	42.4	38	120	90		4	M12	16	47	42	3	3	35	69	2.6	2.6	0.16	1.17
40	48.3	45	130	100	14	4	M12	16	53	50	3	3	38	78	2.6	2.6	0.19	1.34
50	60.3	57	140	110	14	4	M12	16	65	62	3	3	38	88	2.9	2.9	0.27	1.48
66	76.1	76	160	130	14	4	M12	16	81	81	3	3	38	108	2.9	2.9	0.37	1.80
80	88.9	89	190	150	18	4	M16	18	94	94	4	4	42	124	3.2	3.2	0.52	2.88
100	114.3	108	210	170	18	4	M16	18	120	114	4	4	45	144	3.6	3.6	0.71	3.31
125	139.7	133	240	200	18	8	M16	18	145	139	4	4	48	174	4.0	4.0	1.07	3.96
150	168.3	159	265	225	18	8	M16	20	174	165	4	4	48	199	4.5	4.5	1.43	4.98
200	219.1	219	320	280	18	8	M16	22	226	226	5	5	55	254	5.9	5.9	2.62	6.61
250	273	273	375	335	18	12	M16	24	281	281	5	5	60	309	6.3	6.3	3.71	8.54
300	323.9	325	440	395	22	12	M20	24	333	334	5	5	62	363	7.1	7.1	5.04	11.3
350	355.6	377	490	445	22	12	M20	26	365	386	5	5	62	413	7.1	7.1	6.75	13.7
400	406.4	426	540	495	22	16	M20	28	416	435	5	5	65	463	7.1	7.1	8.04	16.3
450	457	480	595	550	22	16	M20	30	467	490	5	5	65	518	7.1	7.1	9.52	19.6
500	508	530	645	600	22	20	M20	32	519	541	6	6	68	568	7.1	7.1	11.4	22.4
600	610	630	755	705	26	20	M24	36	622	642	6	6	70	667	7.1	7.1	14.6	32.0

HG20599-97(10bar) 對焊環松套鋼制管法蘭

公稱通徑 DN	鋼管外徑 (對焊環 頸部外徑) A1		連接尺寸					法蘭厚度 C	法蘭內徑 B1		圓角 R1	倒角 E	對焊環				理論重量 (kg)
	鋼管外徑 (對焊環 頸部外徑) A1		法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔直徑 L	螺栓孔數量 n	螺紋 Th		法蘭內徑 B1				高度 h	外徑 d	S	S2	理論重量 (kg)
	A	B	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔直徑 L	螺栓孔數量 n	螺紋 Th		A	B			高度 h	外徑 d	S	S2	對焊環	法蘭
10	17.2	14	90	60	14	4	M12	14	21	18	2	2	35	41	1.8	1.8	0.04	0.60
15	21.3	18	95	65	14	4	M12	14	25	22	2	2	38	46	2.0	2.0	0.05	0.67
20	26.9	25	105	75	14	4	M12	16	31	29	2	2	40	56	2.3	2.3	0.09	0.93
25	33.7	32	115	86	14	4	M12	16	38	36	3	3	40	65	2.6	2.6	0.13	1.10
32	42.4	38	140	100	18	4	M16	18	47	42	3	3	42	76	2.6	2.6	0.17	1.83
40	48.3	45	150	110	18	4	M16	18	53	50	3	3	45	84	2.6	2.6	0.20	2.07
50	60.3	57	165	125	18	4	M16	20	65	62	3	3	48	99	2.9	2.9	0.31	2.72
66	76.1	76	186	145	18	4	M16	20	81	81	3	3	48	118	2.9	2.9	0.41	3.25
80	88.9	89	200	160	18	8	M16	20	94	94	4	4	50	132	3.2	3.2	0.54	3.52
100	114.3	108	220	180	18	8	M16	22	120	114	4	4	52	156	3.6	3.6	0.79	4.45
125	139.7	133	250	210	18	8	M16	22	145	139	4	4	55	184	4.0	4.0	1.16	5.50
150	168.3	159	285	240	22	8	M20	24	174	165	4	4	55	211	4.5	4.5	1.56	7.41
200	219.1	219	340	295	22	8	M20	24	226	226	5	5	62	266	5.9	5.9	2.84	8.97
250	273	273	395	350	22	12	M20	26	281	281	5	6	68	319	6.3	6.3	3.96	11.4
300	323.9	325	445	400	22	12	M20	28	333	334	5	5	68	370	7.1	7.1	5.26	13.9
350	355.6	377	505	460	22	16	M20	30	365	386	5	5	68	429	7.1	7.1	7.34	18.2
400	406.4	426	565	515	26	16	M24	32	416	435	5	5	72	480	7.1	7.1	8.74	23.5
450	457	480	615	566	26	20	M24	35	467	490	5	5	72	530	7.1	7.1	10.1	26.9
500	508	530	670	620	26	20	M24	38	519	541	6	6	75	582	7.1	7.1	12.1	33.4
600	610	630	780	725	30	20	M27	42	622	642	6	6	80	682	7.1	7.1	15.5	46.1
