產品描述
產品概述

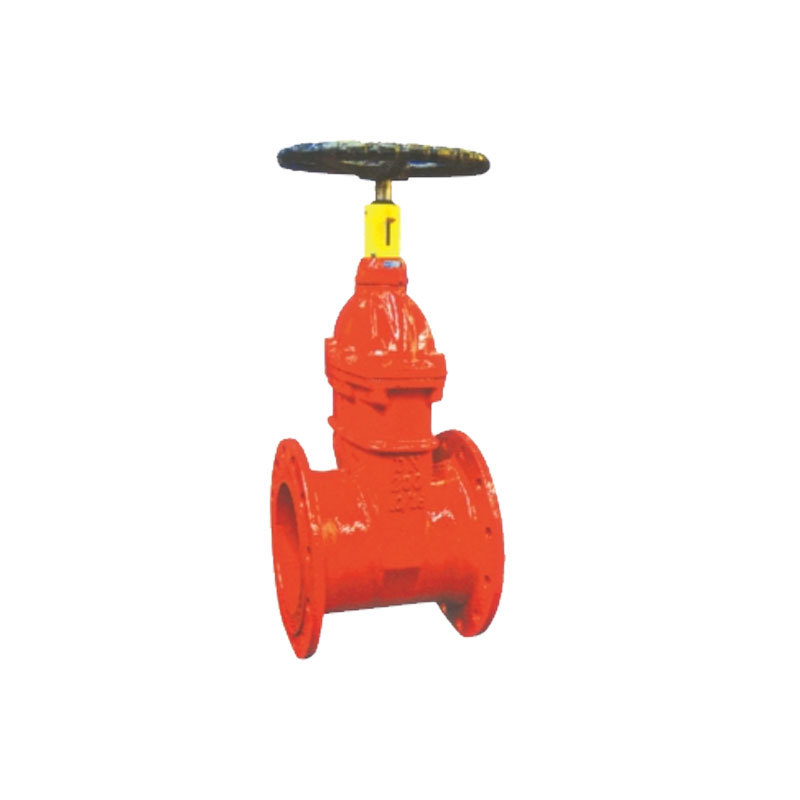

信號閘閥、信號蝶閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示闊門開度，若安裝位置較低，則需用附開度指示閘閥。
材質說明
| 零件名稱 | 傳動帽 | 防塵罩 | O形圈 | 閥蓋 | 閥體 | 手輪 | 軸蓋 | 止推軸承 | 螺栓 | 閥桿 | 銅螺母 | 閥瓣 | |||||||||
| 材料 | GG25 | NBR | NBR | GG25 | GG25 | GG25 | GG25 | BRONZE | SUS410 | SUS410 | Bronze | GG25 coated with EPDMor NBR |
|||||||||
技術參數
| 公稱通徑DN(mm） | 公稱壓力PN(MPa) | 工作溫度 | 密封壓力 | 閥體耐壓 | 適用介質 | ||||||||||||||||
| DN50-400mm | 1.0/1.6/2.5MPa | 0-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 | ||||||||||||||||
| 主要外形尺寸 | 單位：mm | ||||||||||||||||||||
| 產品型號 | 公稱通徑DN(mm) | D1 | D2 | n-Φd | L | H | |||||||||||||||
| 1.0MPa | 1.6MPa | 10MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||||||||||||||
| GVS(F)-0050 | 50 | 135 | 125 | 4-19 | 178 | 340 | |||||||||||||||
| GVS(F)-0065 | 65 | 185 | 145 | 4-19 | 190 | 370 | |||||||||||||||
| GVS(F)-0080 | 80 | 200 | 160 | 8-19 | 203 | 410 | |||||||||||||||
| GVS(F)-00100 | 100 | 220 | 180 | 8-19 | 229 | 450 | |||||||||||||||
| GVS(F)-00125 | 125 | 250 | 210 | 8-19 | 254 | 180 | |||||||||||||||
| GVS(F)-00150 | 150 | 285 | 240 | 8-23 | 267 | 550 | |||||||||||||||
| GVS(F)-00200 | 200 | 340 | 295 | 8-23 | 12-23 | 292 | 630 | ||||||||||||||
| GVS(F)-00250 | 250 | 405 | 350 | 355 | 12-23 | 12-28 | 330 | 750 | |||||||||||||
| GVS(F)-00300 | 300 | 460 | 400 | 410 | 12-23 | 12-28 | 356 | 820 | |||||||||||||
| GVS(F)-00350 | 350 | 520 | 460 | 470 | 16-23 | 16-28 | 381 | 980 | |||||||||||||
| GVS(F)-00400 | 400 | 580 | 515 | 525 | 16-28 | 16-31 | 406 | 1010 | |||||||||||||
注：法蘭鉆孔按GB/T17241.6-1998標準。PN25 規格尺寸未列出，若有特殊規格要求，請與業務部聯系。
