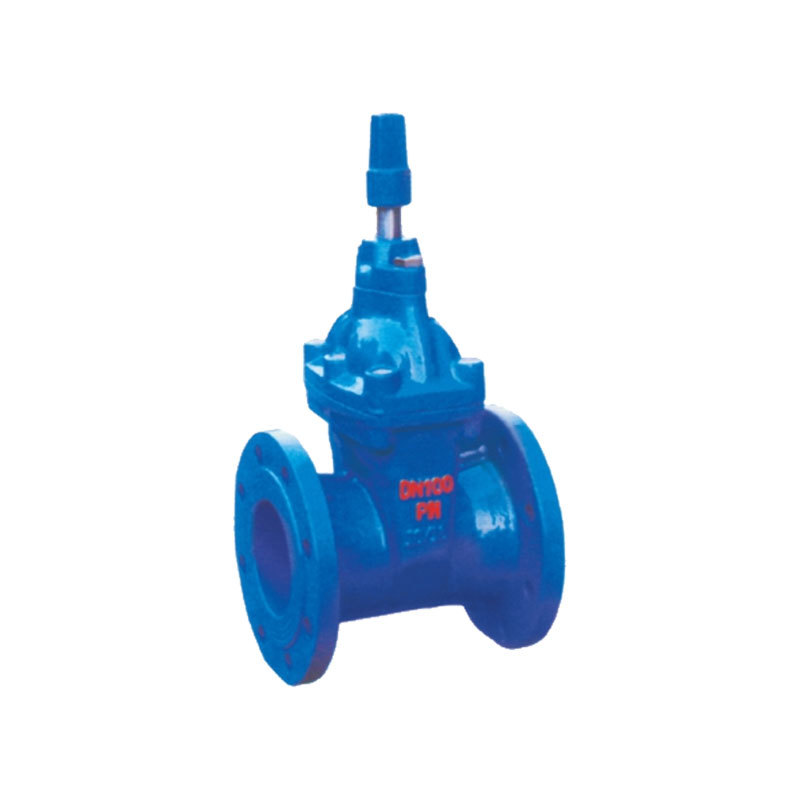

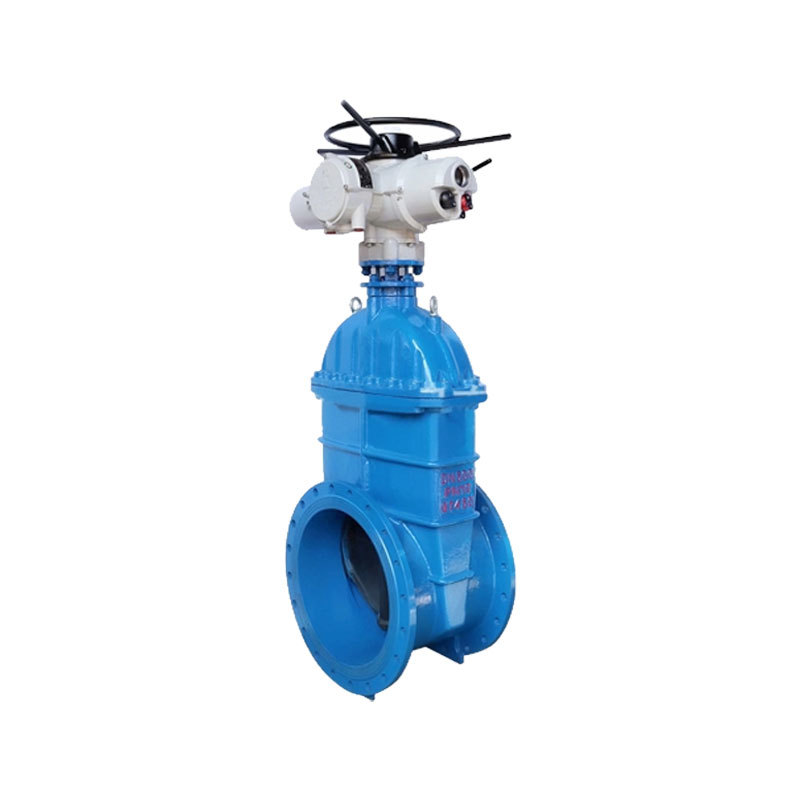

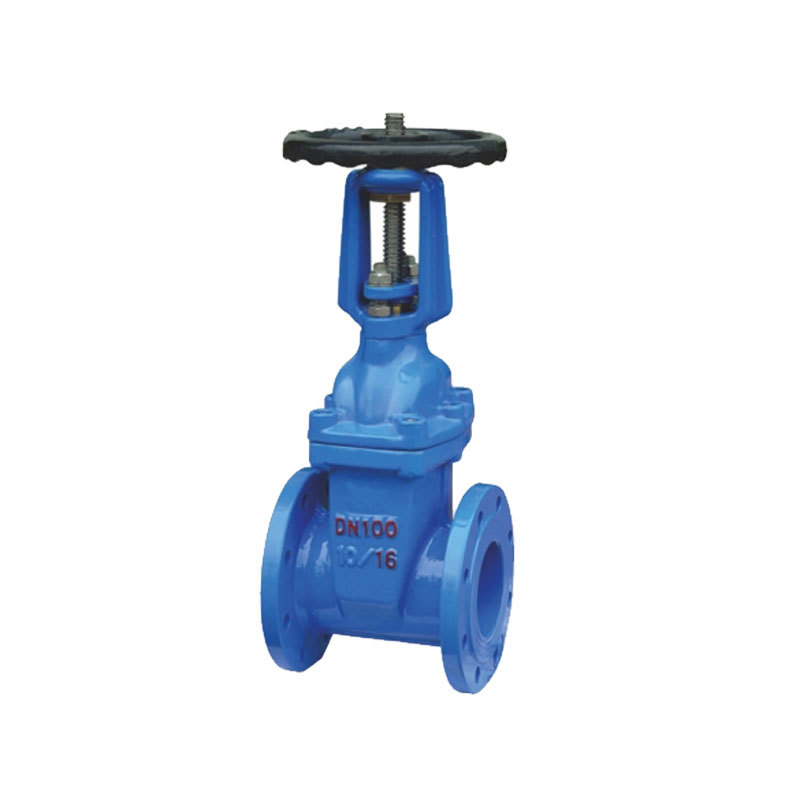

彈性座密封閘閥

關鍵詞：

所屬分類：

產品咨詢：

產品描述

用途

我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

特點

1、整體包膠:閘門采用整體包膠，其良好的覆著性能與精確的幾何尺寸，保證密封可靠，壽命長。
2、重量輕:閥體采用球鐵制成，重量輕，安裝方便。
3、平底閥座:底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕:內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“O”密封:閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。

技術參數

壓力等級:1.0MPa、1.6MPa
閥體耐壓:1.5MPa、2.4MPa
密封試驗:1.1MPa、1.76MPa
工作溫度:0~80℃
適用介質:水、氣等

主要零件材料

名稱	材料	名稱	材料
閥體	鑄鐵、球墨鑄鐵、鑄鋼	止推墊	錫青銅
閘門	球墨鑄鐵外覆	軸套	錫青銅
螺栓	鍍鋅	螺栓	鍍鋅
密封圈	NBR	軸蓋	球墨鑄鐵
閥蓋	鑄鐵、球墨鑄鐵、鑄鋼	防塵罩	NBR
閥桿	不銹鋼	手輪	鑄鐵
“O”形密封圈	NBR	緊固螺母	鍍鋅

外形尺寸

產品代號	公稱通徑	D		D1		n-Φd		L	H
		1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
RVC(HX-0050	50	165		125		4-19		178	340
RVC(HX-0065	65	185		145		4-19		190	370
RVC(HX-0080	80	200		160		8-19		203	410
RVC(HX-0100	100	220		180		8-19		229	450
RVC(HX-0125	125	250		210		8-19		254	480
RVC(HX-0150	150	285		240		8-23		267	550
RVC(HX-0200	200	340		295		8-23	12-23	292	630
RVC(HX-0250	250	405		350	355	12-23	12-28	330	750
RVC(HX-0300	300	460		400	410	12-23	12-28	356	820
RVC(H)X-0350	350	520		460	470	16-23	16-28	381	980
RVC(H)X-0400	400	580		515	525	16-28	16-31	406	1010
RVC(HX-0450	450	640		565	585	20-28	20-31	432	1270
RVC(HX-0500	500	715		620	650	20-28	20-34	457	1270
RVC(H)X-0600	600	840		725	770	20-31	30-37	508	1390
