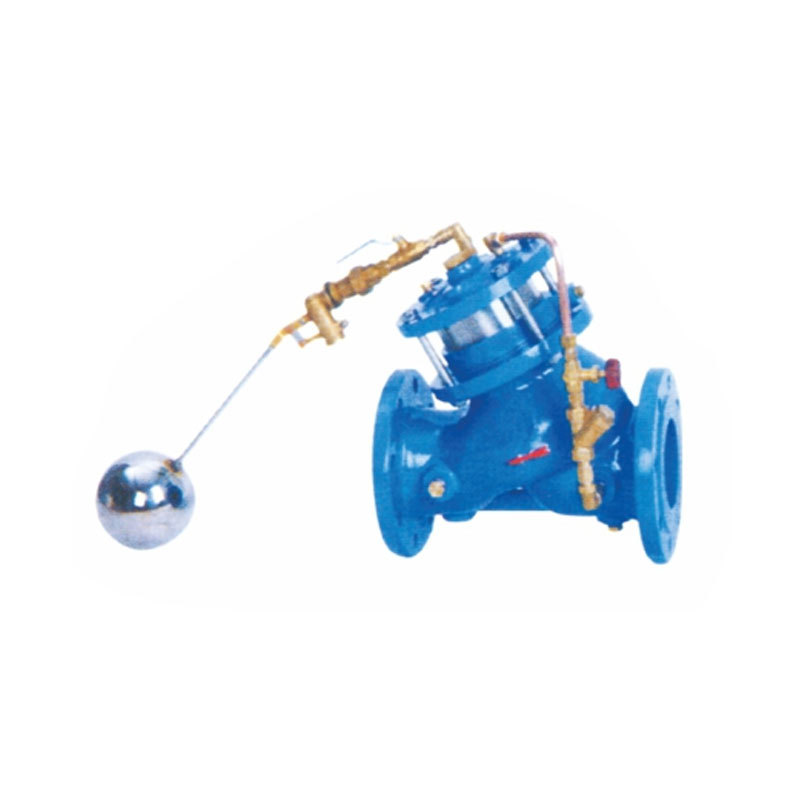

F745X遙控浮球閥

關鍵詞：

所屬分類：

產品咨詢：

產品描述

用途

安裝在水池、水塔的進水管道中，當水池水位達到預設定水位時，閥門自動關閉;當水位下降時，閥門自動開啟補水。

特點

1、關閉嚴密可靠。采用O型環密封，利用液壓控制原理使滑盤關閉力與進水壓力成正比，密封可靠性高。
2、過流量大。閥體采用全通道流線型設計，流體阻力小，流量大。
3、運行安全。利用水力操作，可自動控制水塔或水池的液面，液位控制準確度高。
4、使用維護方便。主閥安裝在水池外面，調試檢查方便維修簡單。

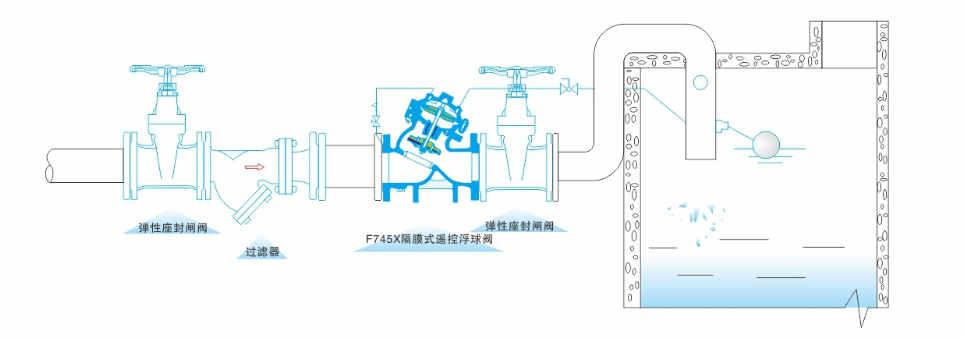

安裝示意圖

注:安裝示意圖中彈性座封閘閥或蝶閥任選，建議≥DN350選蝶閥。

主要外形及連接尺寸

DN	L	D			D?			n-d			H
DN	L	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	H
50	205	165	165	165	125	125	125	4-18	4-18	4-18	255
65	215	185	185	185	145	145	145	4-18	4-18	8-18	290
80	250	200	200	200	160	160	160	8-18	8-18	8-18	326
100	292	220	220	235	180	180	190	8-18	8-18	8-22	380
125	320	250	250	270	210	210	220	8-18	8-18	8-22	448
150	356	285	285	300	240	240	250	8-22	8-22	8-26	495
200	450	340	340	360	295	295	310	8-22	12-22	12-26	625
250	500	395	405	425	350	355	370	12-22	12-26	12-26	744
300	560	445	460	485	400	410	430	12-22	12-26	12-30	879
350	630	505	520	555	460	470	490	16-22	16-26	16-30	909
400	700	565	580	620	515	525	550	16-26	16-30	16-33	1130
450	780	615	640	670	565	585	600	20-26	20-30	16-36	1160
500	850	670	715	730	620	650	660	20-26	20-33	20-36	1198
600	980	780	840	845	725	770	770	20-30	20-36	20-39	1600
700	1300	895	910	960	840	840	875	24-30	24-36	24-42	1750
800	1450	1015	1025	1085	950	950	990	24-33	24-39	24-48	1900
900	1650	1115	1125		1050	1050		28-33	28-39		2100
1000	1800	1230	1485		1160	1170		28-36	28-42		2400
1200	2000	1455			1380			32-39			2860
1400	2350	1675			1530			36-42			3200
