產品描述
結構及用途
該閥主要安裝于水池或水塔的進口處，當水位達到設定高度時，主閥由浮球?qū)чy控制關閉進水口停止供水，當水位下降后，主閥由浮球?qū)чy開關控制打開進水口向水池或水塔供水，實現自動補水。
該閥液位控制精度高，不受水壓干擾，可任意安裝位置，密封性能可靠，安裝、維護、調試、檢查方便、使用壽命長(浮球?qū)чy可與主閥分離安裝)。

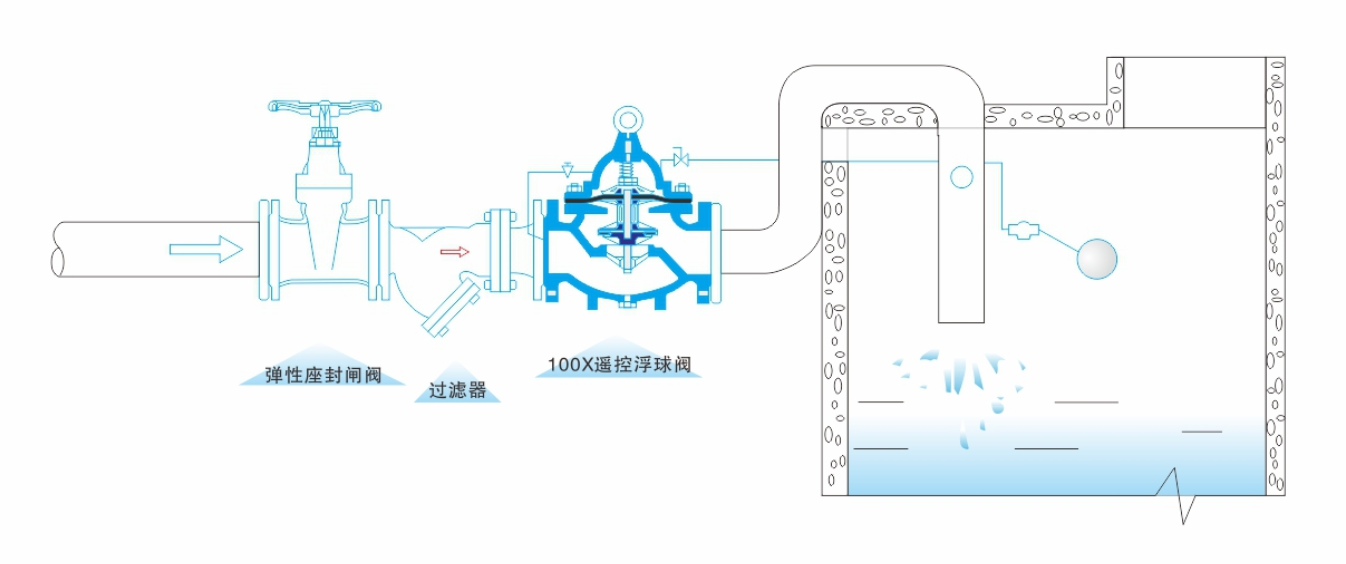

安裝示意圖
主要外形及連接尺寸
| 公稱通徑 DN(mm) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 180 | 180 | 180 | 203 | 203 | 215 | 241 | 292 | 330 | 356 | 450 | 500 | 560 | 630 | 700 | 780 | 850 | 980 | |
| PN10 | D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 440 | 500 | 565 | 615 | 670 | 780 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 | |
| PN16 | D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | 640 | 705 | 840 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | |
| PN25 | D | 105 | 110 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 | 660 | 730 | 840 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 600 | 660 | 770 | |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 | 1135 | 1270 | |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 610 | 665 |
725 |
|
注：安裝示意圖中彈性座封閘閥或蝶閥任選，建議≥DN350選蝶閥。
